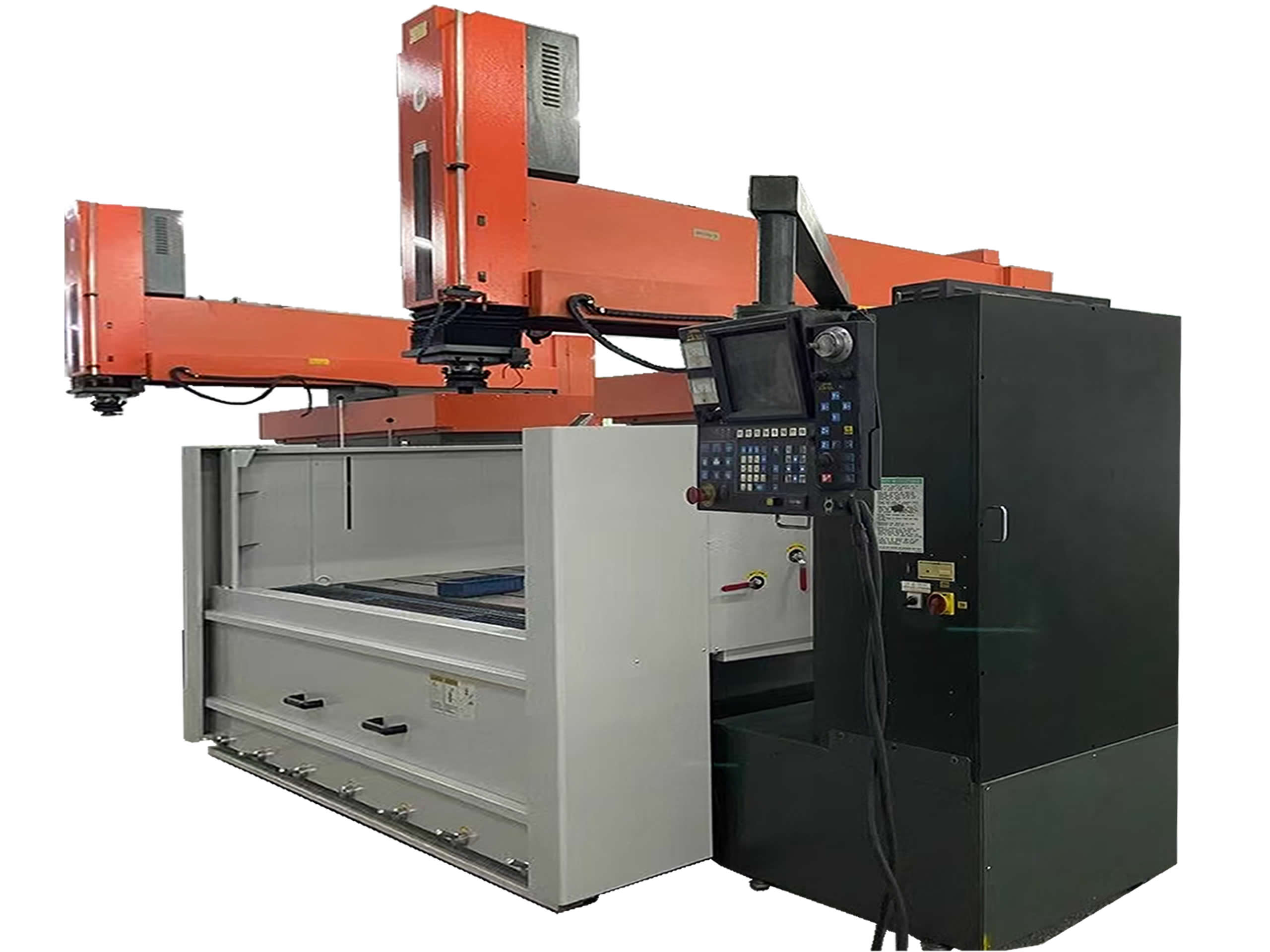

CNC1470雙頭火花機

發布時間：2020-01-04瀏覽次數：360

CNC1470EDM

CNC1880

CNC2110

CNC3000

雙頭火花機機械特點：

● 主機采用有限元技術分析，優良的強韌鑄鐵，結構加強筋的科學合理布局，使得床身、立柱獲得了高剛性和較小的熱變形，從而使得機床實現了高精度、高速度的加工性能；

● 雙頭機結構為雙牛頭式，兩個立柱對稱布置在床身兩側，每個立柱上安裝一個獨立的主軸頭（Z軸）。結構剛性好，熱對稱性好，兩個主軸間無機械耦合干擾。卓越的整體剛性和穩定性，有效抵抗加工力，保證雙頭加工的長期精度一致性。

● 雙立柱主軸設計，每個主軸擁有獨立的運動控制系統和放電電源，能夠同時、獨立且精確地控制兩個主軸的所有運動軸和放電過程，可實現最靈活的加工。

● 采用固定工作臺的形式，承重能力大，不會因工作臺面荷重而影響加工精度，更適合大、中型模具的加工；

● 工作液槽采用向下拉的手控門設計，節省操作空間，集中潤滑系統設計，有利于機床的維護和保養；

● 采用自動供油系統，可自行設定供油量及供油間隔，保證其運動順暢。

CNC系統主要功能

● 全新的電火花數控系統搭載了Windows7嵌入式操作系統，多軸聯動功能（可支持六軸聯動選配）；

● 專家系統，配有強大的加工工藝數據庫，自動生成各種不同型腔加工工藝模塊，可根據不同材質的加工要求選擇應用。能進行電極和工件材料的組合加工；銅/鋼、石墨鋼、銅/鋁合金、石墨/鋁合金、銀鎢/鋼、銅鎢/鋼、銀鎢/硬質合金、銅鎢/硬質合金、銅/鋅合金、石墨/鋅合金、銅/銅合金；

● 硬質合金專用回路、高速石墨加工回路、鏡面加工回路、超高精加工回路、梨皮面加工回路（選配）等；

● 搖動功能:自由搖動，加工到底側搖，象限搖動，鎖定指定軸搖動，自定義象限區域搖動；

● 超精PIKA加工電路鏡面加工功能：精細的電流控制電路，具有更好的大面積超精加工性能，同時具有出色的清角性能；

● 實現大面積高光潔度、小面積超精PIKA鏡面加工電路：AI數控電源搭載PIKA加工電路，可實現Ra值優于0.1μm的均一性鏡面加工；

● 高精度高效率低損耗：實現機床加工的高精度（重復定位精度≤5μm）、高效率（≥530mm/min）、低電極損耗率（≤0.1%）；

● 自動加工功能：輸入電極和工件的材料、加工面積、電極的收縮率、所需的表面光潔度等。然后，控制系統根據專家數據庫自動計算從粗加工到精加工的加工參數；

● 自動定位功能：端面定位、中心定位、拐角定位、內孔定位、隨機三點定位、出料位置自主定位等；

● 具有電極消耗自動補正能力，在多孔加工時，可預設電級損耗量。計算機將自動補償深度，使每孔深度一致；

● 機械原點自動歸零功能，加工中途停電時，計算機可自動找機械原點；

● CNC指令，標準G代碼，ISO代碼；

● 斷電復位，錯誤信息提示功能；

● 可做二軸六向側放，多孔加工、圓、方擴孔、45度清角加工，任意角度放射擴孔、平面擴孔、三軸螺旋加工；

● 安全控制功能：過載保護、代碼語法檢測、油位控制、油溫控制、自動滅火器。

主要技術參數

項目	參數
工作臺尺寸	1500*900 mm
X、Y、Z行程	700/700700500mm
加工液槽內部尺寸	25501300700mm
承重最大電極重量	400kg
工作臺承重量	5000kg
電極板至工作臺面距離（最小/最大）	600/1100mm
定位精度	≤0.008mm
重復定位精度	≤±0.004mm
油槽開閉方式	電動下拉
工作液箱容積	1300L
電源柜類型	懸臂版
顯示屏	液晶屏/ TFT-LCD顯示方式
操作系統	Windows
系統語言	中、英
輸入方式	觸摸屏、鍵盤、U盤、局域網
最小驅動單位	0.001mm
控制軸數	三軸三聯動
總輸入功率	2*9KVA
輸入電源	380V 50Hz
最大加工電流	50A
最佳表面粗糙度	≤0.2um
最小電極損耗	0.1%
最高生產率	≥500mm3/min
整機外形尺寸	420036003600mm
機器重量	9100kg
